منیفولد چیست؟ با علائم خرابی و وظیفه منیفولد آشنا شوید

منیفولد (Manifold) به عنوان یکی از قطعات استراتژیک در سیستم پیشرانه، نقشی اساسی در تنفس موتور و تخلیه گازهای حاصل از احتراق ایفا می‌کند. واژه منیفولد در زبان انگلیسی به معنای «چند راهه» یا «مقسم» است و در ادبیات فنی و مهندسی مکانیک ایران، گاهی از آن با نام «گازگاه» نیز یاد می‌شود. در پیشرانه‌های احتراق داخلی، تداوم چرخه تولید قدرت نیازمند ورود مستمر و متوازن هوای تازه و خروج فوری گازهای سمی است. این قطعه به عنوان مجرای ارتباطی، جریان سیالات گازی را در موتور مدیریت کرده و بدون وجود آن، تلاطم شدید هوا مانع از عملکرد صحیح پیستون‌ها خواهد شد.

تحلیل مهندسی موتورهای مدرن نشان می‌دهد که طراحی آیرودینامیک و ترمودینامیک این چندراه‌ها، تأثیر مستقیمی بر گشتاور خروجی، میزان مصرف سوخت و حجم آلایندگی خودرو دارد. این قطعه در خودروهای امروزی صرفاً یک لوله چدنی یا پلاستیکی ساده نیست؛ بلکه شبکه‌ای هوشمند و مهندسی‌شده است که با بهره‌گیری از سنسورهای مختلف و عملگرهای متغیر، حجم هوای ورودی را بهینه‌سازی می‌کند. درک صحیح از مکانیزم عملکرد، مواد سازنده و شناسایی به موقع علائم استهلاک این قطعه، به مالکان و متخصصان تعمیرات کمک می‌کند تا از افت توان پیشرانه جلوگیری کرده و هزینه‌های نگهداری را به حداقل برسانند.

منیفولد در کجای موتور قرار دارد؟

موقعیت نصب این قطعه به طور مستقیم به معماری بلوک سیلندر و نوع طراحی پیشرانه بستگی دارد. در موتورهای خطی که در اکثر خودروهای شهری استفاده می‌شوند، مجرای تخلیه دود عموماً در یک سمت بلوک سیلندر (اغلب در بخش پشتی موتور) قرار گرفته و لوله‌های آن به صورت یکپارچه به خروجی سرسیلندر متصل می‌شوند. در مقابل، در موتورهای خورجینی (V شکل)، برای هر بلوک سیلندر یک مقسم مجزا تعبیه می‌شود که در دو سمت بیرونی موتور نصب می‌گردند.

مجرای ورودی هوا نیز عموماً در بالاترین نقطه پیشرانه، دقیقاً بالای ریل سوخت و متصل به مجموعه دریچه گاز قرار می‌گیرد. این موقعیت مکانی با هدف کاهش مسافت طی شده توسط هوای خنکِ مکش‌یافته از فیلتر هوا مهندسی شده است. دسترسی به بخش ورودی برای تعمیرکاران معمولاً ساده‌تر است؛ در حالی که بخش خروجی به دلیل مجاورت با حرارت بسیار بالا، اغلب در فضایی محدودتر جای گرفته و با سپرهای حرارتی محافظت می‌شود.

وظیفه اصلی و چالش‌های ترمودینامیکی

این قطعات دقیقاً ساختاری شبیه به ریه‌های انسان دارند و فرآیند دم و بازدم موتور را کنترل می‌کنند. هوای محیط پس از عبور از فیلتر، توسط بخش ورودی دریافت شده و به شکل کاملاً متوازن میان سیلندرها تقسیم می‌شود. توزیع یکنواخت هوا از اهمیت بالایی برخوردار است؛ زیرا کاهش حجم هوای ورودی به یک سیلندر خاص، به احتراق ناقص، افت گشتاور و ایجاد لرزش‌های محسوس در موتور منجر خواهد شد.

پس از وقوع انفجار، گازهای پرفشار باید با بالاترین سرعت ممکن خارج شوند. مجرای خروجی، این گازهای سمی را جمع‌آوری کرده و به سمت سیستم اگزوز و کاتالیزور روانه می‌کند. خروج سریع این گازها باعث ایجاد خلأ نسبی و پدیده روبش (Scavenging) می‌شود که خود به مکش بهتر هوای تازه برای سیکل بعدی کمک می‌کند. همچنین، این قطعه به عنوان نخستین سد آکوستیک عمل کرده و با خفه کردن صدای انفجار، از ایجاد ناهنجاری‌های صوتی جلوگیری می‌نماید.

بررسی تخصصی انواع منیفولد ماشین

این سیستم‌ها بر اساس محل قرارگیری و عملکرد به دسته‌های مختلفی تقسیم می‌شوند که هر یک تکنولوژی‌ها و چالش‌های نگهداری مختص به خود را دارند.

۱. منیفولد ورودی هوا (Intake Manifold)

مهم‌ترین وظیفه این بخش، تأمین هوای خنک و تمیز برای سوپاپ‌های ورودی سرسیلندر است. مهندسان با تغییر طول و قطر رانرها (لوله‎های هدایتگر)، رفتار موتور را تنظیم می‌کنند؛ رانرهای بلند برای ایجاد گشتاور در دورهای پایین بهینه هستند و رانرهای کوتاه برای تولید حداکثر توان در دورهای بالا کاربرد دارند. روی این قطعه، عملگرهایی نظیر استپر موتور و سنسور فشار مطلق (MAP) نصب می‌شوند. در موتورهای تزریق مستقیم (GDI)، از آنجا که بنزین مستقیماً به سیلندر پاشیده می‌شود و از روی سوپاپ‌ها عبور نمی‌کند، مجرای ورودی و سوپاپ‌ها به شدت در معرض رسوب‌گرفتگی و تجمع کربن قرار می‌گیرند. رفع این مشکل نیازمند استفاده از روش‌های تخصصی نظیر سندبلاست با پوست گردو (Walnut Blasting) است.

۲. منیفولد خروجی دود (Exhaust Manifold)

این قطعه گازهایی با دمای بیش از ۸۰۰ درجه سانتی‌گراد را به بیرون هدایت می‌کند. خرابی این بخش علاوه بر کاهش راندمان، خطر نشت مونوکسید کربن به داخل کابین را در پی دارد. در سال‌های اخیر، خودروسازان تکنولوژی «منیفولد دود مجتمع در سرسیلندر» (Integrated Exhaust Manifold) را معرفی کرده‌اند. در این طراحی، مجرای دود درون قالب سرسیلندر ریخته‌گری شده و توسط آب رادیاتور خنک می‌شود که این امر به کاهش وزن موتور و گرم شدن سریع‌تر کاتالیزور کمک شایانی می‌کند.

۳. منیفولد گاز (کاربراتوری)

این سیستم در خودروهای قدیمیِ مجهز به کاربراتور استفاده می‌شد و میان کاربراتور و سرسیلندر قرار می‌گرفت تا مخلوط آماده سوخت و هوا را به محفظه احتراق برساند. امروزه با استاندارد شدن سیستم‌های انژکتوری، تولید این نوع قطعه متوقف شده است.

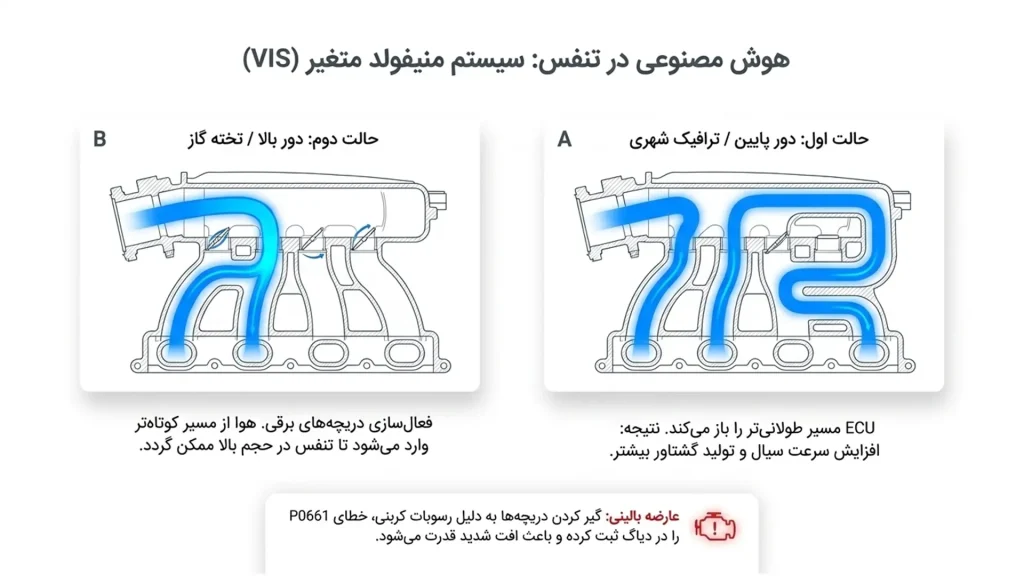

سیستم منیفولد متغیر (هوش مصنوعی در تنفس موتور)

فناوری منیفولد ورودی متغیر (Variable Intake System) پاسخی به تعارض همیشگی میان نیاز موتور در دورهای پایین و بالا است. در این سیستم، کامپیوتر خودرو (ECU) مسیر عبور هوا را از طریق فعال‌سازی دریچه‌های برقی (IMRC) تغییر می‌دهد.

در ترافیک‌های شهری و دورهای پایین، هوا از مسیر طولانی‌تر هدایت می‌شود تا با افزایش سرعت سیال، گشتاور بیشتری تولید شود. با فشردن پدال گاز و افزایش دور موتور، دریچه‌ها باز شده و هوا از مسیر کوتاه‌تر وارد می‌شود تا تنفس در حجم بالا امکان‌پذیر گردد. عیب‌یابی این سیستم نشان می‌دهد که گیر کردن این دریچه‌ها به دلیل رسوبات کربنی، خطای رایج P0661 را در دستگاه دیاگ ثبت کرده و به افت شدید قدرت و ریپ زدن منجر می‌شود.

مقایسه متریال (چدن، آلومینیوم و پلاستیک فشرده)

انتخاب مواد اولیه برای ساخت این قطعات تأثیر مستقیمی بر وزن، هزینه و عملکرد حرارتی پیشرانه دارد. هر متریال نقاط قوت و ضعف مختص به خود را دارد.

خستگی حرارتی-مکانیکی (Thermo-Mechanical Fatigue) اصلی‌ترین دلیل خرابی قطعات چدنی است. انقباض و انبساط‌های پیاپی در دمای ۸۰۰ درجه سانتی‌گراد، ساختار کریستالی چدن را تضعیف کرده و در نهایت منجر به بروز ترک‌های ریز می‌شود. شستشوی موتور داغ با آب سرد، کاتالیزوری برای تسریع این نوع شکست ساختاری است.

واشر منیفولد، قلب تپنده آب‌بندی در پیشرانه

اتصال بدون نقص میان چندراه‌ها و بدنه سرسیلندر، نیازمند قطعات آب‌بندی به نام واشر (Gasket) است. واشر بغل اگزوز معمولاً ساختاری نسوز، چند لایه از جنس فلزات یا گرافیت دارد تا در برابر فشار بالای گازهای خورنده و لرزش‌های مداوم موتور دوام بیاورد. از سوی دیگر، واشرهای بخش ورودی اغلب از جنس اورینگ‌های لاستیکیِ مقاوم یا پلاستیک فشرده هستند.

از کار افتادن واشر هوای ورودی باعث پدیده‌ای به نام «نشت خلأ» یا «هوا کشیدن موتور» می‌شود. در این حالت، هوایی که توسط سنسورها سنجیده نشده از درزها نفوذ کرده و نسبت استوکیومتری سوخت و هوا را به هم می‌ریزد. از سوی دیگر، سوختن واشر دود منجر به خروج گازهای سمی پیش از رسیدن به سیستم تصفیه شده و خطر ورود مونوکسید کربن به داخل کابین را افزایش می‌دهد.

چک لیست جامع تشخیص علائم خرابی منیفولد

تجربیات و گزارش‌های کاربران نشان می‌دهد که تفکیک علائم خرابی بخش ورودی و خروجی، نقش بسزایی در تسریع روند تعمیرات دارد. بررسی‌های دستگاه دیاگ نیز اغلب کدهای خطای متفاوتی را برای هر یک ثبت می‌کنند.

نشانه‌های نشتی و خرابی منیفولد هوا (ورودی)

• نوسان شدید دور موتور: ورود هوای سنجش‌نشده باعث می‌شود ECU برای جبران، میزان سوخت را به صورت لحظه‌ای تغییر دهد که به گاز خوردن بی‌دلیل خودرو در حالت درجا منجر می‌شود.
• کد خطای P0171 (مخلوط سوخت رقیق): نشت خلأ باعث افت فشار سیستم شده و سنسور اکسیژن خطای فقر سوخت را به کامپیوتر ارسال می‌کند.
• صدای مکش یا سوت (Hissing): عبور پرفشار هوا از شکاف واشر پاره شده، صدای سوت ممتدی در محفظه موتور تولید می‌کند.
• افت توان در سربالایی: اختلال در نسبت سوخت و هوا، تولید قدرت در سیلندر را کاهش داده و خودرو دچار کندی شتاب‌گیری می‌شود.
• نشت مایع خنک‌کننده: در موتورهایی که آب رادیاتور برای گرم کردن دریچه گاز از داخل این قطعه عبور می‌کند، پارگی واشر موجب نشت آب به بیرون یا ورود آن به سیلندر (ایجاد دود سفید) می‌شود.

نشانه‌های ترک‌خوردگی منیفولد دود (خروجی)

• بوی تند دود درون کابین: استشمام بوی اگزوز به ویژه در استارت‌های سرد و روشن کردن سیستم تهویه، اولین زنگ خطر است.
• صدای ناهنجار و تراکتوری: ترک برداشتن قطعه چدنی یا فرار گاز از واشر بغل اگزوز، صدایی شبیه به تق‌تق یا زوزه در زمان فشردن پدال گاز ایجاد می‌کند.
• افزایش شدید مصرف سوخت: خروج گازها پیش از رسیدن به سنسور اکسیژن، باعث خوانش اشتباه این سنسور شده و کامپیوتر با تصور رقیق بودن سوخت، دستور پاشش حجم بیشتری از بنزین را صادر می‌کند.
• ذوب شدن قطعات پلاستیکی مجاور: حرارت لوله اگزوز نشتی‌دار می‌تواند سیم‌کشی‌ها و قطعات لاستیکی پیرامون خود را ذوب کند.

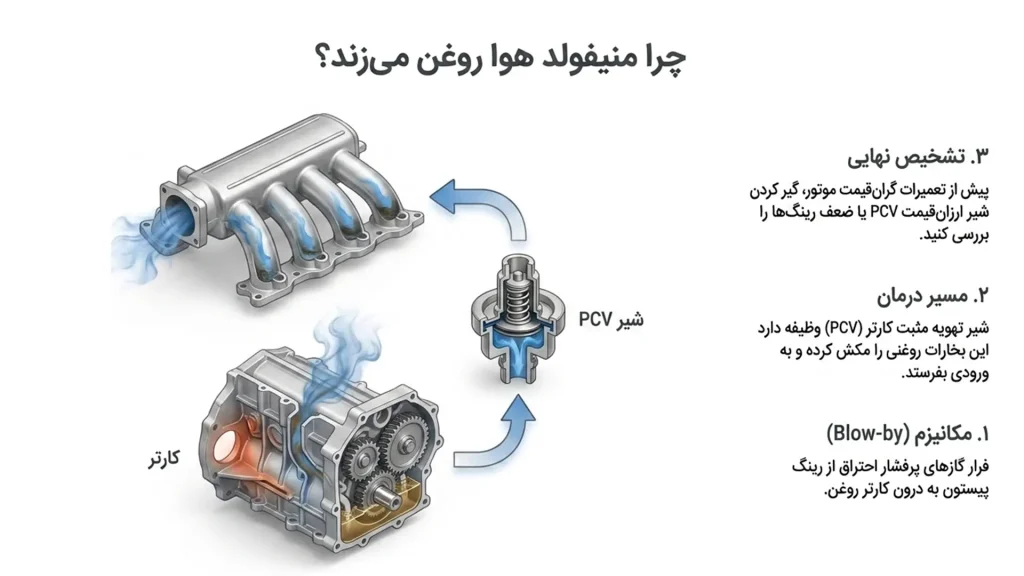

چرا منیفولد هوا روغن می‌زند؟

یکی از نگرانی‌های رایج رانندگان، مشاهده تجمع روغن در مسیر ورودی هوا، محفظه دریچه گاز و فیلتر هوا است. ورود روغن به این بخش باعث کثیف شدن سنسور مپ، ایجاد دوده روی سوپاپ‌ها و خروج دود آبی از اگزوز می‌شود.

دلیل اصلی این عارضه، نقص در سیستم تهویه مثبت کارتر (PCV) است. در زمان احتراق، مقداری از گازها از کنار رینگ‌های پیستون عبور کرده و وارد کارتر می‌شوند (پدیده Blow-by). شیر PCV موظف است این بخارات روغنی را مکش کرده و برای سوختن مجدد به منیفولد ورودی هدایت کند. در صورتی که این شیر گیر کند یا موتور به دلیل استهلاک رینگ‌ها کمپرسی بالایی داشته باشد، روغن به حالت مایع روانه ورودی هوا می‌شود. پیش از اقدام به باز کردن موتور، همواره شیر ارزان‌قیمت PCV و شلنگ‌های تهویه را بررسی و تعویض کنید.

تفاوت منیفولد دود فابریک با هدرز (Headers) اسپرت

بسیاری از مالکان خودرو برای افزایش راندمان پیشرانه، قطعه چدنی فابریک را با سیستمی به نام «هدرز» جایگزین می‌کنند. این دو قطعه از نظر ساختاری و مکانیکِ سیالات تفاوت‌های بنیادینی دارند.

مجرای چدنی استاندارد به روش ریخته‌گری ساخته می‌شود که سطحی زبر داشته و طراحی آن بیشتر بر مبنای کاهش هزینه تولید و اشغال فضای کمتر استوار است. این نوع طراحی باعث تداخل پالس‌های خروجی دودِ سیلندرها شده و پدیده‌ای بازدارنده به نام فشار برگشتی (Backpressure) ایجاد می‌کند که مانع تنفس آزادانه موتور می‌گردد.

در صورت استفاده از هدرز، نصب مجدد کاتالیزور الزامی است؛ در غیر این صورت خودرو در تست آلایندگی مردود شده و بوی نامطبوعی از اگزوز خارج خواهد شد.

بررسی کدهای خطا و تست نشتی (Vacuum Leak Test)

هنگام هوا کشیدن موتور، کدهای خطای متعددی در سیستم OBD-II ثبت می‌شود. کدهای P0106 (خطای عملکرد سنسور فشار مطلق) و P0171 (رقیق بودن بیش از حد سوخت) مستقیماً به نشت خلأ اشاره دارند.

ایمن‌ترین و دقیق‌ترین روش برای پیدا کردن نشتی هوا، استفاده از دستگاه اسپوک تست (Smoke Test) است. تعمیرکاران با تزریق دود فشرده به درون مسیر ورودی، محل دقیق خروج دود از درزها و ترک‌های پلاستیک را شناسایی می‌کنند. روش‌های سنتی مانند اسپری کردن تمیزکننده کاربراتور روی درزها نیز وجود دارد؛ به این شکل که در صورت وجود نشتی، اسپری به داخل کشیده شده و دور موتور لحظه‌ای تغییر می‌کند، اما این روش به دلیل خطر اشتعال توصیه نمی‌شود.

اگر منیفولد را از موتور حذف کنیم چه رخ می‌دهد؟

از لحاظ فنی، بدون مسیر ورودی، موتور مستقیماً هوای آلوده محیط را به داخل می‌کشد. گرد و غبار به سرعت مانند سنباده عمل کرده و دیواره سیلندرها را از بین می‌برد. همچنین عدم امکان مدیریت مخلوط سوخت، باعث خاموشی آنی موتور می‌شود.

حذف مسیر خروجی دود نیز تبعات فاجعه‌باری دارد:

۱. گازهای داغ و مونوکسید کربن در زیر کاپوت حبس شده و از طریق کانال‌های تهویه وارد کابین می‌شوند که خطر مرگ را به همراه دارد.
۲. صدای کرکننده‌ای ناشی از انفجارهای مستقیم شنیده خواهد شد.
۳. شوک حرارتی ناشی از برخورد هوای سرد بیرون با سوپاپ‌های دودِ ملتهب، باعث تاب برداشتن و سوختن فوری سوپاپ‌ها می‌گردد.

جمع‌بندی نهایی

منیفولد خودرو چه در فرمت ورودی (تأمین‌کننده هوای پاک) و چه در فرمت خروجی (دفع‌کننده گازهای سمی)، ستون فقرات سیستم تنفسی موتور احتراق داخلی است. راندمان حرارتی، شتاب‌گیری و مصرف سوخت ارتباط تنگاتنگی با سلامت این قطعه و واشرهای آب‌بندی آن دارند. آشنایی با آسیب‌های ناشی از خستگی حرارتی، هوا کشیدن موتور و خرابی سیستم تهویه کارتر (PCV) به مالکان این امکان را می‌دهد تا پیش از گسترش آسیب به بلوک سیلندر و کاتالیزور، اقدام به عیب‌یابی دقیق و تعویض قطعات مستهلک نمایند. نگهداری اصولی از دسته‌موتورها برای جلوگیری از ارتعاشات مضر و انجام تست دوره‌ای نشتی، طول عمر این قطعات گران‌بها را به حداکثر می‌رساند.
